SCHLAUCH BENUTZERDEFINIERT KUNDE Es gibt 2 Artikel.

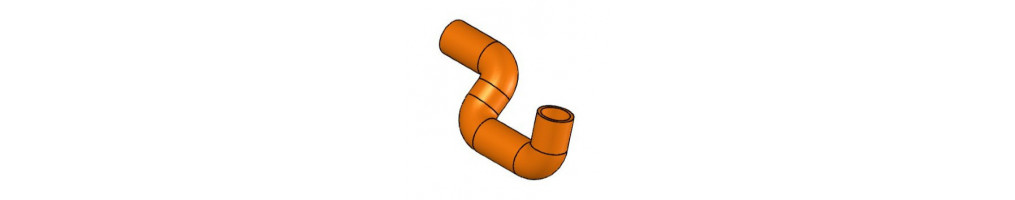

Maßgefertigte Silikonschläuche - Individuelle Sonderanfertigung 100% Nach Ihren Vorgaben

Was sind maßgefertigte Silikonschläuche? Maßgefertigte Silikonschläuche sind technische Individuallösungen, gefertigt exakt nach Ihren Spezifikationen: Durchmesser, Längen, Winkel, komplexe Formen und Sonderoptionen wie FKM-Innenbeschichtung für permanenten Kraftstoff-/Ölkontakt. REDOX produziert Ihre Unikate aus VMQ-Silikon mit 4-5 Gewebeeinlagen, beständig von -50°C bis +220°C, mit 6 Wochen Fertigungszeit für Teile, die standardmäßig nicht erhältlich sind.

Für welche Anwendungen mit Sonderanfertigung? Oldtimer-Restaurierung ohne verfügbare Ersatzteile, Automobil-Prototypen, Custom-Turbo-Umbauten, Sondermaschinen, einzigartige Landtechnik, individuelle Schiffstechnik, Motorsport mit spezifischen Geometrien, Kühlsystem-Retrofits, Leichtflugzeug-Anwendungen und F&E-Projekte mit angepassten hydraulisch-pneumatischen Lösungen.

Unser REDOX Sonderanfertigungsprozess

Wie bestellen Sie Ihre maßgefertigten Schläuche Schritt für Schritt?

1. Grundkonfiguration - Wählen Sie Innen-/Außendurchmesser (6-152mm verfügbar)
2. Geometriedefinition - Gesamtlänge, Winkel (0-180°), Biegeradien angeben
3. Materialoptionen - Standard VMQ-Silikon oder FKM/Fluorsilikon für Kohlenwasserstoffe
4. Spezialverstärkungen - 4-5 Lagen Polyester/Aramid, MEGAFLEX-Spirale verfügbar
5. Technische Validierung - Maßzeichnung oder physisches Muster zur Validierung
6. Schnellprototyp - Prototyp in 2 Wochen bei Bedarf
7. Serienproduktion - Fertigung 6 Wochen, ISO 9001 Qualitätskontrolle
8. Expressversand - Lieferung 24-48h nach Produktion
9. Technischer Support - Montageunterstützung und lebenslange Garantie
10. Vereinfachte Nachbestellung - Werkzeugarchivierung für zukünftige Bestellungen

Verfügbare Individualisierungstypen

• Komplexe Geometrien: Mehrfachbögen, S-, Z- oder Spiralformen
• Multi-Durchmesser: Integrierte Reduktionen, progressive Übergänge
• Mehrfachverzweigungen: T-Stücke, Kreuze, Sammler 3-6 Ausgänge
• Lokale Verstärkungen: Hochdruckzonen, Knickschutz
• Spezialmarkierungen: Firmenlogo, Referenzen, Daten
• Sonderfarben: RAL auf Anfrage, Minimum 50 Stück
• Extremlängen: Bis 6 Meter in einem Stück

Vergleichstabelle Maßanfertigung vs Standardlösungen vs Anpassungen

Komplettanleitung zur Definition Ihrer Sonderanforderungen

Schritt 1: Technische Bedarfsanalyse Kreislauf identifizieren (Kühlung, Turbo, Öl, Benzin). Maximaltemperaturen und Betriebsdrücke messen. Platzverhältnisse und Befestigungspunkte notieren. Bestehende Installation aus allen Winkeln fotografieren.

Schritt 2: Präzise Maßaufnahme Innen-/Außendurchmesser an Stutzen messen (Messschieber zwingend). Abgewickelte Gesamtlänge mit Metalldraht bestimmen. Winkel mit Winkelmesser oder Kartonschablone notieren. Minimale Biegeradien identifizieren.

Schritt 3: Technische Zeichnung erstellen Draufsicht und Profil mit Maßen in Millimetern zeichnen. Montagerichtung und Orientierungsmarken angeben. Akzeptable Toleranzen angeben (Standard ±2mm). Annotierte Fotos bei komplexer Form beifügen.

Schritt 4: Materialauswahl VMQ-Silikon Standard für Wasser/Luft (-50°C bis +220°C). FKM-Fluorsilikon für Benzin/Öl (-20°C bis +200°C). EPDM Hochtemperatur für Dampf (+250°C). Unseren chemischen Kompatibilitätsleitfaden konsultieren.

Schritt 5: Physisches Muster senden Alten Schlauch sorgfältig verpacken, auch beschädigt. Datenblatt mit Anwendung und Anforderungen beifügen. Angeben ob Modifikation am Original gewünscht. Muster nach 3D-Scan zurückgesandt.

Schritt 6: Validierung und Produktion Zeichnungsvalidierung binnen 48h Werktagen. Freigabe für Produktionsstart. Wöchentliche Fertigungs-Updates per Email. Fotos des fertigen Teils vor Versand.

Gesamtprozesszeit: 6-8 Wochen von Bestellung bis Lieferung Technischer Support: Dedizierter Ingenieur während des gesamten Projekts Bereitgestellte Dokumentation: Validierte Zeichnung, Materialzertifikate, Montageanleitung

Top 12 meistgefragte Sonderanfertigungen 2024

1. Komplettkit Oldtimermotor - 3-8 Schläuche Klassiker - 350-850€
2. Turboschlauch komplexe Form - 3D-Geometrie Mehrfachbögen - 185€ Stück
3. Automobil-Prototypkreislauf - 5-15 Teile Entwicklung - 1500-3500€
4. Ansaugsammler Custom - 4-6 gleiche Abgänge - 295€
5. Marineform-Spezialschlauch - Integrierter Antisiphon - 165€
6. Wärmetauscher-Umbaukit - Aftermarket-Anpassung - 425€
7. Industrielles Kühlsystem - 10-20 Maschinenteile - 2500-5000€
8. FKM-Benzinschlauch maßgefertigt - Permanenter Kraftstoffkontakt - 225€/m
9. MEGAFLEX-Spiralschlauch - Extremer Biegeradius - 145€/m
10. Rallye-Wettbewerbskit - Aramid-Hochdruckverstärkung - 650€
11. Landtechnik-Großdurchmesser - Ø100-150mm komplexe Form - 385€
12. ULM-Luftfahrtlösung - Spezial-EN-Zertifizierung - 275€ Stück

Warum diese Anwendungen? Oldtimer = 35% Anfragen. Prototypen/F&E = 25%. Industrie/OEM = 20%. Marine/Luftfahrt = 20%.

Häufige Fragen zu maßgefertigten Schläuchen

Was kostet ein einfacher Sonderschlauch? Gerade Sonderanfertigung: 85-150€ je nach Durchmesser/Länge. Einfacher 90°-Bogen: 120-200€. Komplexe Mehrwinkelform: 200-500€. Integrierte Reduktion: +30%. FKM-Benzin-Option: +80%. Mindestfakturierung 85€ für Werkzeugrentabilität. Mengenstaffel: -15% ab 10, -25% ab 50, -35% ab 100 Stück.

Kann man einen vorhandenen Schlauch exakt reproduzieren? Ja, Präzision ±1mm mit physischem Muster garantiert. 3D-Scan für komplexe Formen inklusive. Leistungsverbesserung auf Anfrage möglich (optimierter Durchmesser, vergrößerte Radien). Permanente digitale Archivierung für Nachbestellung. Evolutive Modifikation auf Basis möglich. Originalgetreue Reproduktion auch sehr alter Teile.

Wie lange dauert die Lieferung einer Sonderanfertigung? Technische Validierung: 48h Werktage. Prototyp wenn gewünscht: 2 Wochen. Standardproduktion: 6 Wochen. Eilproduktion: 3 Wochen (+50% Kosten). Versand: 24-48h Deutschland/Europa. Pufferlager für Stammkunden möglich. Präziser Zeitplan bei Bestellung mitgeteilt.

Sind Sonderanfertigungen garantiert? Lebenslange Garantie auf Herstellungsfehler wie Serie. Maßhaltigkeit ±2mm garantiert. Materialbeständigkeit laborgeprüft. Kostenloser Ersatz bei Nichtkonformität. Technischer Montagesupport inklusive. Keine Garantie bei Kundenfehler Maße.

Kann man nur ein Stück bestellen? Ja, Minimum 1 Stück akzeptiert. Werkzeugkosten auf Stückpreis umgelegt. Werkzeug 10 Jahre für Nachbestellung aufbewahrt. Degressiver Tarif Folgebestellungen (-30%). Sammelbestellung zwischen Kunden möglich. Prototyp vor Serie möglich.

Wie sendet man ein physisches Muster? In stabilen Karton mit Schutz verpacken. Download-Formular von Website beifügen. Fotos vor Versand empfohlen. Adresse: REDOX - Sonderanfertigung - [Adresse]. Kostenlose Musterrücksendung nach Scan. Transportversicherung empfohlen bei Wert >200€.

Welche Genauigkeit für gelieferte Maße? Durchmesser: 0,5mm Präzision erwünscht. Längen: 5mm Genauigkeit ausreichend. Winkel: 5° Toleranz akzeptabel. Zeichnungen: Lesbare Skala, klare Maße. Fotos: Sichtbarer Maßstab. CAD-Pläne: STEP, IGES-Formate akzeptiert.

Widerstehen FKM-Schläuche wirklich Benzin? Ja, FKM-Innenschicht widersteht 100% Benzin E5/E10/Super/Super Plus. Immersionstests 5000h ohne Degradation. Kompatibel Diesel, Biodiesel, Motoröle. Temperaturgrenze 200°C vs 220°C VMQ. Mehrpreis gerechtfertigt für Kraftstoffanwendungen. Automotive-Erstausrüster-Zertifizierung.

Sind Sonderfarben möglich? Ja ab 50 Stück Minimum. RAL-Farbfächer auf Anfrage. Transluzente Farben möglich. Lasermarkierung Logo/Text inklusive. UV-Stabilität 10 Jahre garantiert. Zusätzliche Lieferzeit 2 Wochen. Farbmuster zur Vorvalidierung.

Wie optimiert man Kosten einer Sonderanfertigung? Mehrere Referenzen in einer Bestellung bündeln. Überspezifikation vermeiden. Große Toleranzen = reduzierte Kosten. Nahes Standard manchmal ausreichend. Wirtschaftliche Menge: 10-20 Stück. Präziser Plan vermeidet Prototyp. Standardmaterial außer wenn nötig.

Technische Daten Sonderanfertigung

Produktionskapazitäten:

• Durchmesser: 6mm bis 152mm (1/4" bis 6")
• Längen: 50mm bis 6000mm pro Stück
• Winkel: 15° bis 180° alle Radien
• Wandstärken: 3mm bis 8mm je nach Anwendung
• Drücke: bis 10 bar verstärkt
• Temperaturen: -60°C bis +250°C je nach Material

Verfügbare Materialien:

• VMQ: Standard-Silikon Allzweck
• FKM/FPM: Fluorsilikon Kohlenwasserstoffe
• EPDM: Hochtemperatur Dampf
• FVMQ: Fluoriertes Silikon chemisch
• Beschichtungen: PTFE, PFA möglich

Sonderanfertigungs-Zertifizierungen:

• FDA 21 CFR 177.2600 Lebensmittel
• CE 1935/2004 Lebensmittelkontakt
• USP Class VI medizinisch auf Anfrage
• EN 45545-2 Eisenbahn möglich
• AMS Luftfahrtnormen
• Konformitätserklärung bereitgestellt

Qualitätsprozess:

• 100% Maßkontrolle
• Drucktest 200% Betriebsdruck
• Rohmaterialzertifikat
• Vollständige Chargenrückverfolgung
• Fotos vor Versand
• 10 Jahre Datenarchivierung

Zusammenfassung: Der REDOX Sonderanfertigungsservice ermöglicht DIE perfekt angepasste Silikonschlauchlösung für Ihre spezifische Anwendung. Garantierte Maßgenauigkeit, zertifizierte Materialien, 6 Wochen Lieferzeit, Minimum 1 Stück. FKM-Beschichtungsoption für Benzin/Öl. Lebenslange Garantie, archiviertes Werkzeug für Nachbestellung, inklusive Expertensupport. Senden Sie Ihre Pläne oder Muster für kostenloses Angebot binnen 48h.
