102mm - 180° Bogen Silikon - REDOX
10mm - 180° Bogen Silikon - REDOX
11mm - 180° Bogen Silikon - REDOX
13mm - 180° Bogen Silikon - REDOX
16mm - 180° Bogen Silikon - REDOX
19mm - 180° Bogen Silikon - REDOX
22mm - 180° Bogen Silikon - REDOX
25mm - 180° Bogen Silikon - REDOX
25mm Länge 28x28mm - 180° Bogen Silikon - REDOX
25mm Länge 28x28mm - 180° Bogen Silikon - REDOX
28mm - 180° Bogen Silikon - REDOX
30mm - 180° Bogen Silikon - REDOX
30mm Länge 28x28mm - 180° Bogen Silikon - REDOX
32mm - 180° Bogen Silikon - REDOX
35mm - 180° Bogen Silikon - REDOX
38mm - 180° Bogen Silikon - REDOX
40mm - 180° Bogen Silikon - REDOX
42mm - 180° Bogen Silikon - REDOX
45mm - 180° Bogen Silikon - REDOX
48mm - 180° Bogen Silikon - REDOX
51mm - 180° Bogen Silikon - REDOX
54mm - 180° Bogen Silikon - REDOX
54mm Länge 150x150mm - 180° Bogen Silikon - REDOX
57mm - 180° Bogen Silikon - REDOX
60mm - 180° Bogen Silikon - REDOX
63mm - 180° Bogen Silikon - REDOX
70mm - 180° Bogen Silikon - REDOX
76mm - 180° Bogen Silikon - REDOX
80mm - 180° Bogen Silikon - REDOX
85mm - 180° Bogen Silikon - REDOX
90mm - 180° Bogen Silikon - REDOX
95mm - 180° Bogen Silikon - REDOX

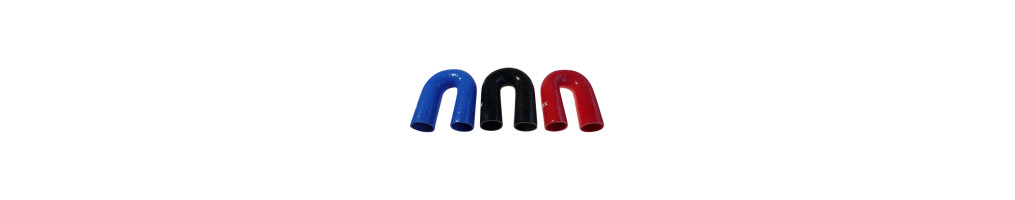

REDOX Silikonwinkel 180° - Kehrenkonfiguration - Durchmesser 10mm bis 102mm - Kühlerrücklauf Anwendungen
Sortiment Silikonwinkel 180 Grad REDOX für enge Kehren Automobil- und Industriekreisläufe. VMQ-Silikon mit Polyestergewebe-Verstärkung, beständig von -60°C bis +180°C. Kompakte Kehrenkonfiguration ideal Kühlerrückläufe und Kreisläufe erfordernde Richtungsumkehr.
Verfügbare Durchmesser Lager: 10mm, 13mm, 16mm, 22mm, 25mm, 28mm, 30mm, 32mm, 35mm, 38mm, 40mm, 42mm, 45mm, 48mm, 51mm, 54mm, 57mm, 60mm, 63mm, 65mm, 68mm, 70mm, 76mm, 80mm, 83mm, 85mm, 90mm, 95mm, 102mm.
Angepasste Längen Durchmesser: Standard 100mm kleine Durchmesser (10-51mm). Länge 125mm mittlere/große Durchmesser (60mm, 76mm, 80mm). Lange Version 150mm verfügbar Durchmesser 54mm. Optimierte Dimensionen für minimalen Platzbedarf mit erhaltenem Krümmungsradius.
Technische Eigenschaften: Material VMQ-Silikon und Polyestergewebe-Unterstützung. Konstruktion 3-lagig (Wandstärke 4mm) kleine Durchmesser, 4-lagig (5mm) mittlere Durchmesser, 5-lagig (6mm) große Durchmesser. Betriebstemperatur -60°C bis +180°C kontinuierlich.
180° Winkel Anwendungen: Kompakte Kühlerrückläufe. Richtungsumkehr Kühlkreisläufe. Wärmetauscher-Schlangenverbindungen. Rücklaufschleifen Hydraulikkreisläufe. Platzsparlösungen enger Motorraum.
Produktvorteile: Ultra-kompakte Kehrenkonfiguration. Optimierter Krümmungsradius vermeidet Abknickung. Einfache Installation zwei Schellen. Permanente Formbeständigkeit Hochtemperatur. Farben blau, schwarz, rot. Neuzustand, Marke REDOX Silicone Universal.
Warum einen 180° Winkel verwenden? Der 180° Winkel ermöglicht komplette Richtungsumkehr in minimalem Raum. Unverzichtbar Kühlerrückläufe, Schlangenverbindungen, Kreisläufe erfordernde enge Kehre. Kompaktere Lösung als zwei montierte 90° Winkel. Erhält optimalen Fluss trotz extremer Krümmung.
Welche Längen sind verfügbar? Standardlänge 100mm für Durchmesser 10-51mm, ausreichend Mehrheit Anwendungen. Länge 125mm für Durchmesser 60-80mm, nötig breiterer Krümmungsradius. Version 150mm verfügbar 54mm für spezifische Anwendungen. Länge gemessen Winkelmitte bis Extremität jeder Schenkel.
Wie vermeidet man Winkelabknickung? Von REDOX berechneter Krümmungsradius vermeidet Selbstabknickung. Wichtig empfohlene Schellendurchmesser respektieren. Niemals Installation erzwingen. Schellen an Extremitäten positionieren, nicht auf Krümmung. Zentralstütze bei wichtigen Vibrationen. Kontakt heiße Teile prüfen.
Erzeugt 180° Winkel Druckverluste? Ja, 180° Konfiguration generiert wichtigere Druckverluste als andere Winkel. REDOX-Konzeption minimiert Einfluss mit optimiertem Innenprofil. Für Hochleistungsanwendungen, Durchmesser erhöhen oder zwei beabstandete 90° Winkel erwägen.
Welche Durchmesser sind am häufigsten? Durchmesser 16-25mm beliebt Hilfskühlkreisläufe. 32-45mm häufig Hauptkühlerrückläufe. 51-76mm verwendet große Motoren, Industrieanwendungen. 80-102mm Spezialanwendungen, Wettbewerb, Marine.
Verstärkte Konstruktion große Durchmesser? Ja, Durchmesser >60mm Konstruktion 4-lagig (Wandstärke 5mm). Durchmesser >80mm Version 5-lagig extra-robust. Hochfestes Polyestergewebe. Widersteht hohen Drücken/Unterdrücken, kontinuierlichen Vibrationen, wiederholten Wärmezyklen.
Kompatibel moderne Kühlflüssigkeiten? Perfekt kompatibel alle Kühlflüssigkeiten: Wasser, Glykol, Korrosionsschutzadditive. Widersteht sauren/basischen pH modernen Flüssigkeiten. Keine Verschlechterung permanenter Flüssigkeitskontakt bis 180°C. Lebensdauer über 15 Jahre normale Nutzung.
Anwendungen außer Automobil? Zahlreiche Industrieanwendungen: Werkzeugmaschinen, Hydraulikgruppen, Kompressoren, Wärmetauscher. Marine: Motorkühlkreisläufe Boote. Landwirtschaft: Traktoren, Mähdrescher. Stromaggregate, Kälteanlagen.
